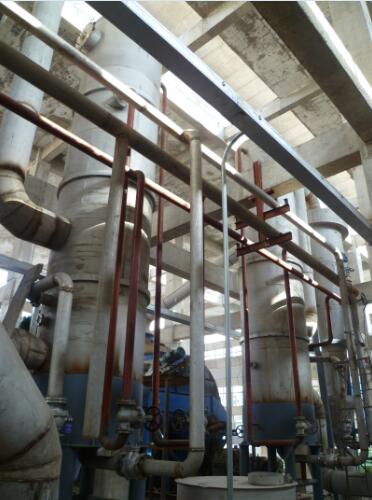

柠檬酸行业废汽回收系统运行现场

废汽（气）回收系统简介

★、概述：
超导节能废热回收器是我公司与中科院共同研制开发的一种新型节能废热回收设备，以企业生产过程中排出的废热（废汽、烟道气及废水等）作为该设备的加热热源，将其回收后用于车间生产原料的预热，以降低产、成品的生产加工成本，它的研制成功填补了国内化工行业低温废热回收领域的空白，使低温废热热源的回收成为了可能，同目前市场上广泛流行的其他超导高温废热回收设备有着本质区别。

★、系统组成：
   本系统组成流程主要为：
   干法除尘装置→湿法除尘装置→高效新型换热装置→闪蒸装置→回收装置→废气增压装置→二次高效新型换热装置→低品质废热→达标排放
★、目前行业运行现状：
为贯彻党的“十八大”精神，响应******领导政府提出的“节能减排”的号召，各行各业都在千方百计的寻求提高企业经济效益的路子，通过深挖企业潜力，大搞节能降耗，努力降低企业生产加工成本，为此，结合本行业本工序的实际情况，拟将车间排空的废汽进行回收，既有利于环保，又可达到企业“节能降耗”之目的。

二代废热回收设备是我司前期开发的一种节能产品，利用废热直接对玉米浸泡浆液进行换热，它的研发问世******改写了淀粉加工行业浸泡工序必须使用生蒸汽加温泡料浆液的历史，自研发成功至今已有四年的历史，经过在国内近百家大、中、小型淀粉厂的使用结果表明（加工规模在6―180万吨淀粉/年产不等），只要在废汽温度及废汽量达到正常指标时，该回收设备可完全取代生蒸汽，通过考核几十家客户公司实际数据证明：泡料工序使用二代废热回收设备加温后，吨淀粉可降低汽耗0.10―0.17吨（受各热电厂或锅炉供到用汽单位的温度不同而产生较大浮动数值，有的热电厂或锅炉供到用汽单位的温度高达230℃以上），按节汽0.10吨/吨淀粉计（保守计算），以年产玉米淀粉20万吨规模计，仅此一项，就年可为公司降低生产运行成本达200多万元，经济效益相当可观。

但虽着时光的推移，二代废热回收设备在生产使用过程中暴露出了一系列问题，分析原因主要为传热结构设计机理是使冷介质和废气加热热源直接混合换热，导致废汽中的大量杂质和杂菌被带入到冷介质中，大大增加了冷介质染菌的频率，给客户生产带来了一系列加工困难，造成了较大的经济损失，以淀粉厂为例，当用于浸泡工序浆液加温时，会使废汽产生的冷凝水进入到浸泡罐中，从而使得浸泡后的玉米出现“过浸泡”现象，造成加工工序物料发粘，分离机工段不易分离，十二旋工段洗涤困难，蛋白粉工序过滤不易过滤，过程水COD含量增高，致使污水处理费用增加，综合回收率降低等诸多问题，虽然浸泡工序段采用了废汽加温节省了新鲜蒸汽，但给客户生产造成的经济损失远远大于给客户所节省的企业效益，所以说，二代废热回收设备是不成熟的一种过渡产品。

鉴于上述状况的出现，我司于去年底跟中科院联合开发第三代废热回收设备，前后历经八个月的时间，终于在今年6月份研制开发出了第三代低温废热回收设备―――低温超导节能废热回收器，针对二代废热回收设备方面存在的诸多弊端全部进行了改进，使废汽产生的冷凝水不再进入到冷介质中，******保证了冷介质的质量，不会对后序生产造成任何影响，而且该设备的技术含量远远高于二代产品，使得同行业中能模仿的概率极低，该产品已申请国家******，******号为200820025887.X，它的成功问世填补了国内化工行业低温废热回收领域的空白，使低温废热热源的回收成为了可能，标志着我司在低温废热回收领域方面走在了同行的前列；2004年公司成功开发并推广了利用管束干燥机二次废汽和其冷凝回水闪蒸汽所产生余热代替价格昂贵的新鲜锅炉蒸汽，作为国内******一家外流废热蒸发器技术的成功开发者，已获得了国家******，******号为200820025888.4，该项目也被国家科学技术部列为************产业项目。

★、优点：
超导节能废热回收器是一种新型节能设备，同传统的管式空气预热器和废热回收塔相比，其优点主要体现在：
1、冷、热两介质均走传热结构的外侧。超导节能废热回收器的冷、热流体完全分开流动，可以比较容易的实现冷、热流体的完全逆流换热；传统的废热回收塔由于在传热结构设计上的诸多弊端，物料和废气加热热源直接混合换热，导致废气中的大量杂质和杂菌被带入到物料中，大大增加了物料染菌的频率，给生产带来了一系列加工困难，造成了较大的经济损失；而超导节能废热回收器冷热流体均在传热结构外侧流动，由于管外流动的换热系数远高于管内流动的换热系数，且两侧受热面采用扩展受热面，所以说超导节能废热回收器用于含杂质较多的废气回收相当经济。
2、优良的等温传热。由于超导节能换热结构的特殊设计，使其具有良好的等温性。其传热结构内部壁温都是一个值，而管式空气预热器的每根管子的壁温都是一个范围，管式空气预热器的每根管子都有可能处于严重腐蚀区。而超导节能换热结构壁温可以调整，超导节能废热回收器比管式空预器管壁温度高30℃左右。
3、超导的传热能力。该传热结构巧妙的组织了热阻较小的沸腾和凝结两种相变过程，使它的导热系统高达普通金属导热系数的数倍以至数千倍。
4、具有良好的防堵性能。
5、耐磨损。
6、可以******解决漏风问题，超导节能废热回收器理论上漏风系数为“0”。


★、应用行业领域：
　　淀粉行业、淀粉深加工行业、酒精行业、乳品行业、造纸行业、食品行业等轻化工领域、重化工行业等。
